센서리스 드라이버 400W 조회 134

    본문

    ▣모델명 : SGD-BL-SL04


    ▣사양

    항목 SL400W
    정격 전류 [A] 2
    최대 전류 [A] 4.5
    전원 입력 단상 220VAC
    +10% to -15%, 50/60Hz
    제어 기능 속도 제어, 500 ~ 5,000 rpm
    제어 방식 구형파 PWM 제어
    입력 신호 F/R, SVON, Brake, Alarm RST,
     Select internal speed
    출력 신호 Speed Out, Alarm Out
    (Open collector type)
    보호 기능 과전류, 파라미터 이상
    상태 표시 Power LED, Alarm LED, SVON LED

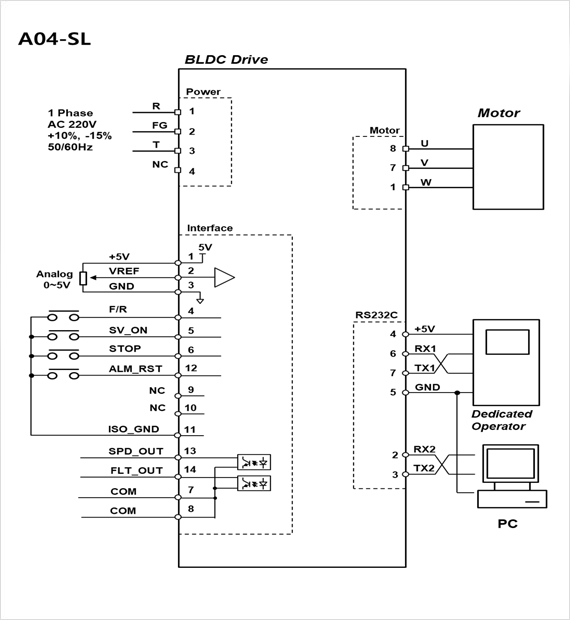

    ▣결선도

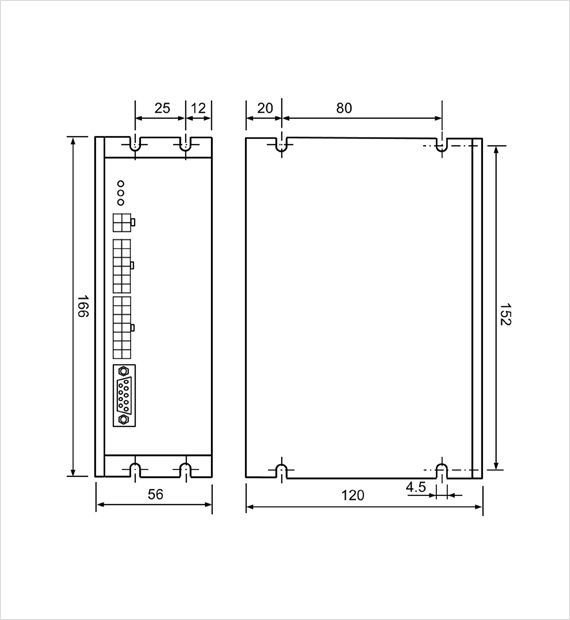

    ▣치수[mm]
