서보 드라이버 750W 조회 121

    본문

    모델명 : SGD-BS-750W


    ▣사양

    항목750W
    입력 전원AC 220V 50/60Hz ± 10%
    정격 전류[rms A]4.3
    최대 전류 [rms A]12.9
    제어기능토크제어, 속도 제어, 위치제어, PTP 동작, 위치 메모리
    제어 방식PWM 정현파 제어
    외형치수 [mm]165(W) × 125(H) × 60(D)
    속도제어범위0 ~ 모터 정격 r/min
    피드백 센서17bit Absolute Encoder, SC Encoder, Linear Hall Sensor
    사용 온도 범위-10 ℃ ~ 55 ℃
    시퀸스 입력정방향, 역방향, 알람 리셋, 브레이크, 등록 사용 2
    시퀀스 출력알람 출력, 등록사용 1
    보호 기능과전류, 과전압, 엔코더 이상, 온도 이상, 파라미터 이상
    상태 표시LED (옵션:LOADER OP500)
    통신방식시리얼 통신( RS485 – MODBUS RTU )

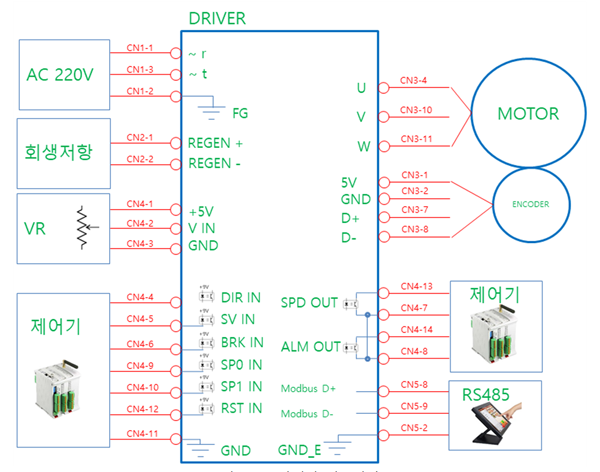

    ▣결선도

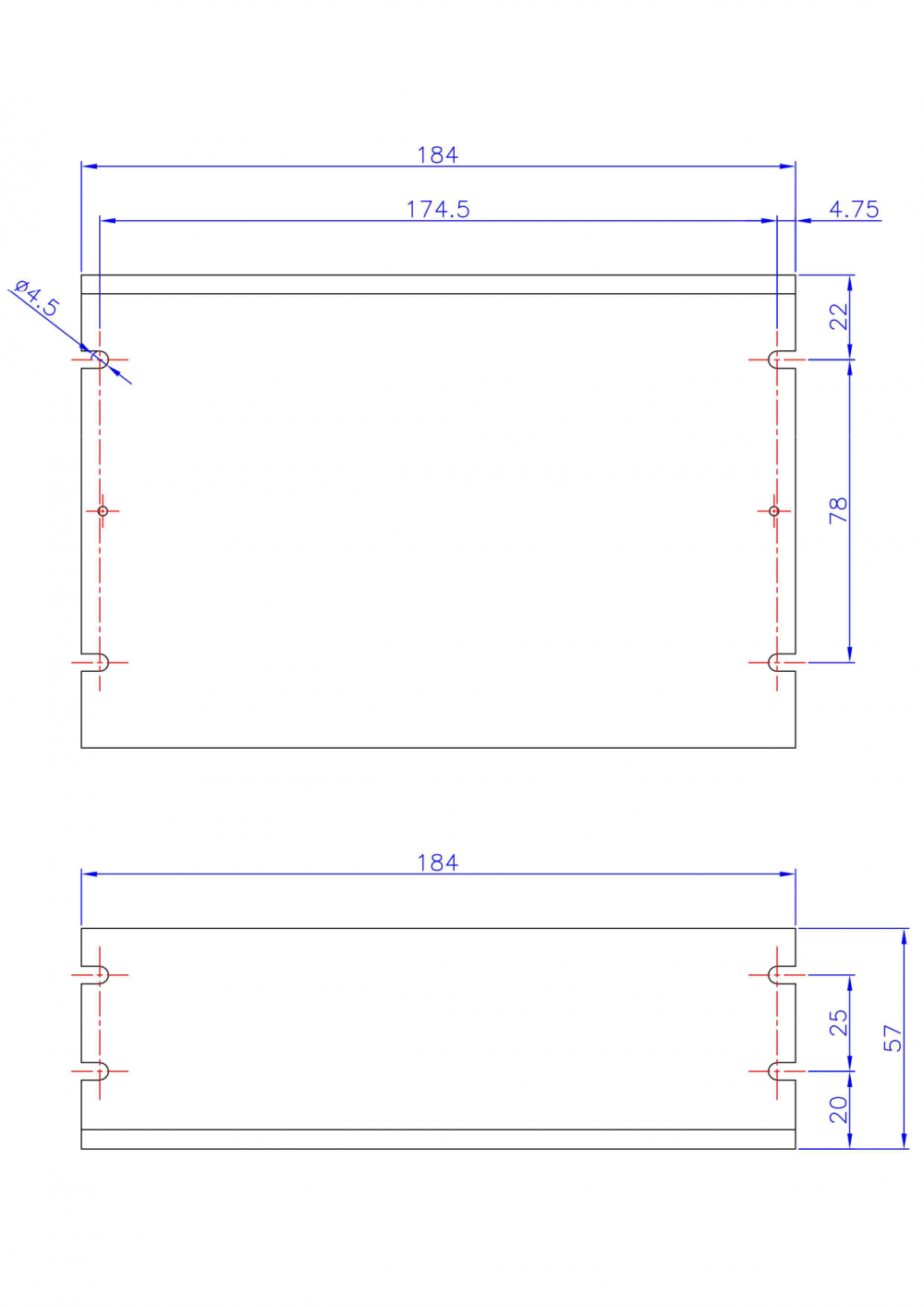

    ▣치수[mm]





    드라이버매​뉴얼 ←←Click이동!!


    ▣적용모터 : SANKYO Click 이동!!
