BLDC 드라이버 750~2000W 조회 169

    본문

    모델명 SGD-BL-750W / 1000W / 1500W / 2000W


    ▣사양

    항목750W1000W1500W2000W
    정격 전류 [A]3479
    최대 전류 [A]7.5101421
    전원 입력단상 / 삼상 220VAC,
    +10% to -15%, 50/60Hz
    제어 기능속도 제어, 100 ~ 5,000rpm
    제어 방식구형파 / 정현파 PWM 제어
    입력 신호F/R, SVON, Brake, Alarm RST, Select internal speed
    출력 신호Speed Out, Alarm Out (Open collector type)
    보호 기능과전류, 저전압/과전압, 파라미터 이상, 홀 센서 이상
    상태 표시Power LED, Alarm LED, SVON LED
    피드백 센서홀 센서, 인코더



    ▣적용분야

    • 자동화 장비
    • 반도체 생산장비
    • 이송 기계, 포장 기계
    • 헬스 기구

    ▣특징

    • 소형, 고효율
    • 인코더 피드백에 의한 제어 가능
    • 내부 / 외부 속도 지령
    • 속도 제어 및 전류 제한 기능
    • 전용 로더에 의한 운전 및 설정 기능

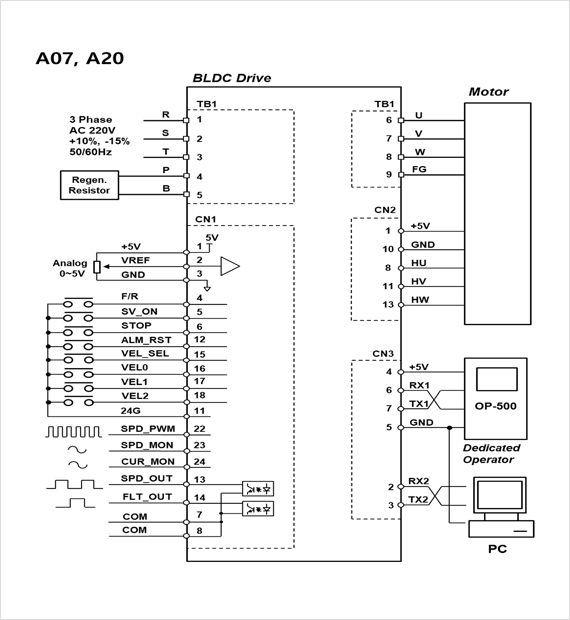

    ▣결선도


    ▣치수[mm]
