BLDC 드라이버 24V 100W 조회 157

    본문

    ▣모델명 : SGD-BL-D01


    ▣사양

    항목 100W
    정격 전류 [A] 5
    최대 전류 [A] 10
    전원 입력 24VDC ± 10%
    제어 기능 속도 제어, 300 ~ 5,000 rpm
    제어 방식 구형파 PWM 제어
    입력 신호 F/R, SVON, Alarm RST, Run/Stop
    출력 신호 Speed Out, Alarm Out (Open collector type)
    보호 기능 과전류, 저전압/과전압, 홀 센서 이상
    피드백 센서 홀 센서


    ▣적용분야

    • 스마트 톨링 시스템
    • 자동화 장비
    • 헬스 기기

    ▣특징

    • 속도 제어 및 전류 제한 기능
    • 편리한 운전
    • 전용 로더에 의한 운전 및 설정 기능
    •

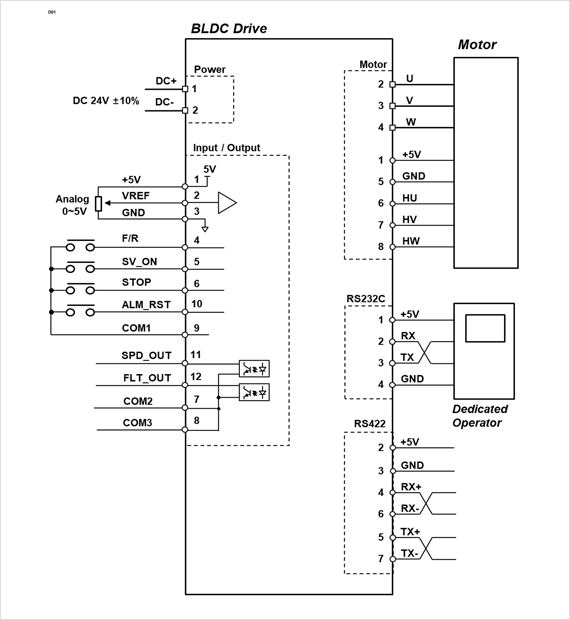

    ▣결선도


    ▣치수[mm]
