BLDC 드라이버 24-48V 500W 조회 173

    본문

    ▣모델명 : SGD-BL-D500W


    ▣사양

    항목 500W
    정격 전류 [A] 15
    최대 전류 [A] 40
    전원 입력 24 ~ 48VDC
    제어 기능 속도 제어, 100 ~ 5,000 rpm
    제어 방식 구형파 / 정현파 PWM 제어
    입력 신호 Key On/Off, Throttle, F/R, Brake
    출력 신호 Speed Out, Alarm Out (Open collector type)
    보호 기능 과전류, 저전압/과전압, 과부하, 과열 홀 센서 이상
    피드백 센서 홀 센서



    ▣적용분야

    • 전동 스쿠터
    • 농기계, 산업 차량
    • 전동 대차, 전동 휠체어

    ▣특징

    • 외부 속도 지령
    • 속도 제어 및 전류 제한 기능
    • 편리한 운전
    • 전용 로더에 의한 운전 및 설정 기능

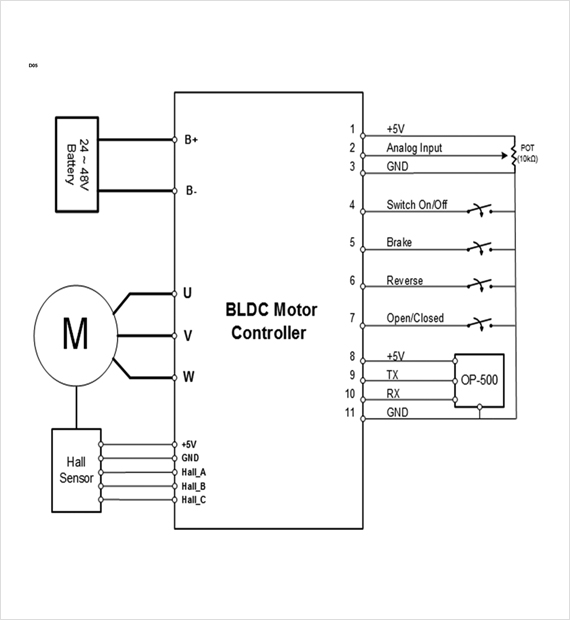

    ▣결선도
